Kompenzační rozváděče 10 až 1000 kVAr

Kompenzační rozváděče jsou určeny pro kompenzaci jalového induktivního výkonu v sítích NN, jsou vyráběny ve dvou provedeních:

  1. Nástěnné - typ KM 1 s výkony od 10 – 150 kVAr
  2. Skříňové - typ KM 2 s výkony od 50 – 1000 kVAr

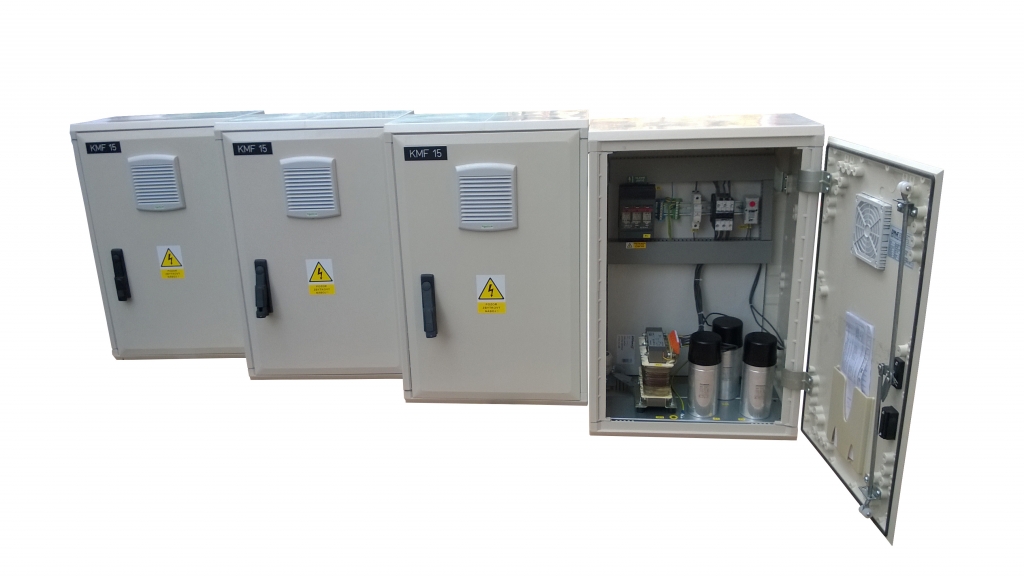

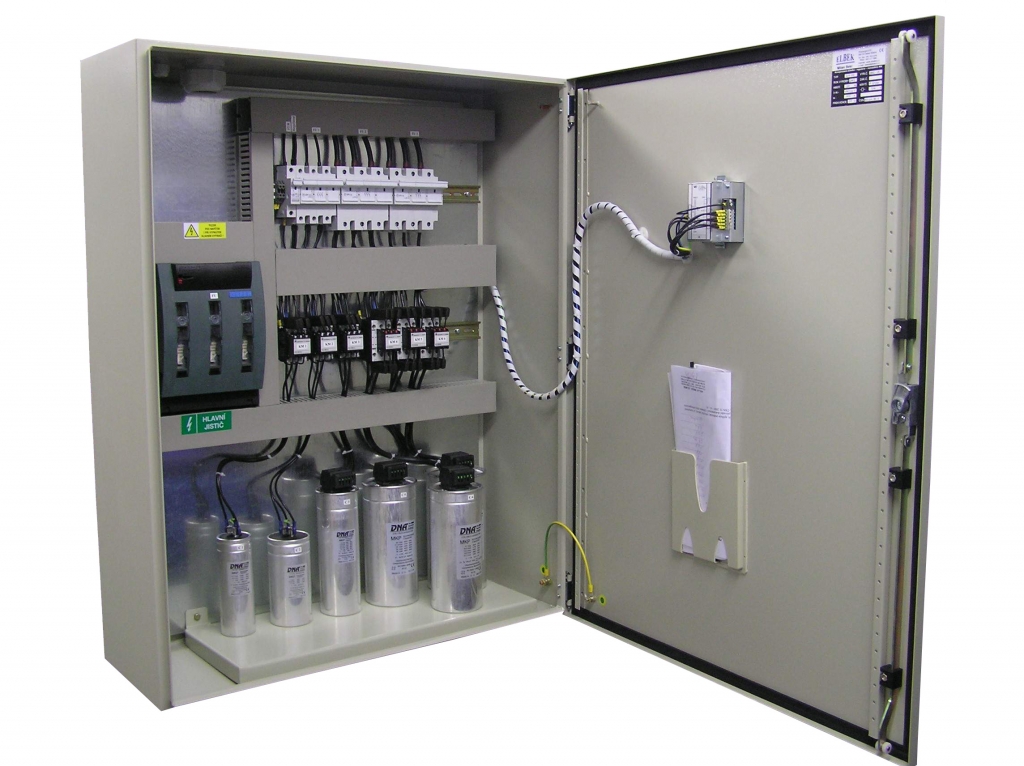

Kompenzační oceloplechové rozváděče nástěnné typ – KM1

  • Kompenzační výkon: 10 – 150 kVAr
  • Základní rozměry: 400 x 600 x 250 mm, 600 x 800 x 300 mm, 800 x 1000 x 300 mm
  • Napěťová soustava: 3 + PEN 400 V 50 Hz / TN-C-S
  • Jmenovitý proud: max. 216 A
  • Stupeň krytí: IP 00 až IP 65
  • Povrchová úprava: vypalovací barva odstín RAL 7035
  • Zkratová odolnost: do 35 kA
  • Normy: ČSN EN 604 39-1,ed. 2

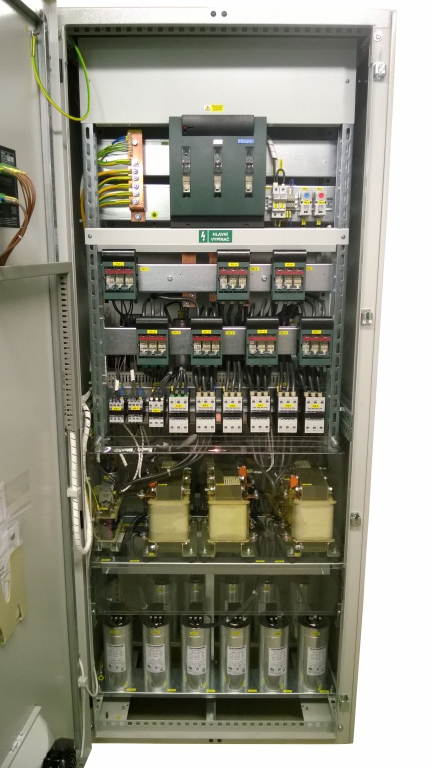

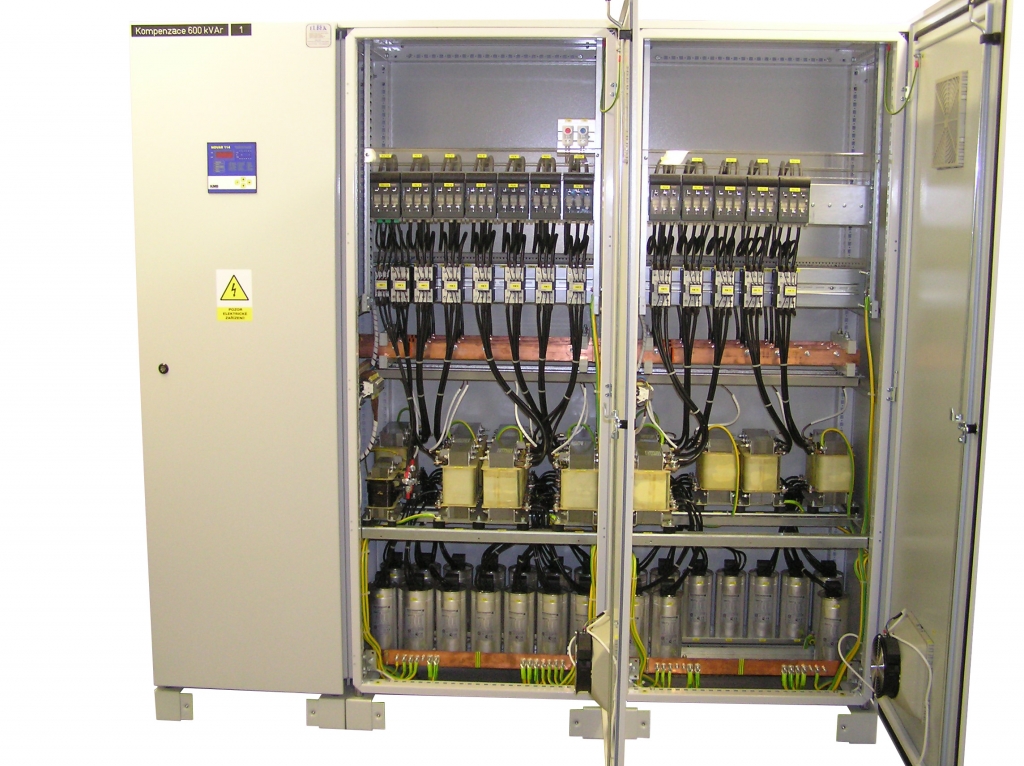

Kompenzační oceloplechové rozváděče skříňové – typ KM2

  • Kompenzační výkon: 50 – 1000 kVAr
  • Základní rozměry: 600 x 2000 x 400, 800 x 2000 x 600
  • Napěťová soustava: 3 + PEN 400 V 50 Hz / TN C
  • Jmenovitý proud: max. 1440 A
  • Stupeň krytí: IP 00 až IP 55
  • Povrchová úprava: vypalovací barva odstín RAL 7035
  • Zkratová odolnost: do 90 kA
  • Normy: ČSN EN 604 39-1, ed. 2

Dále vyrábíme

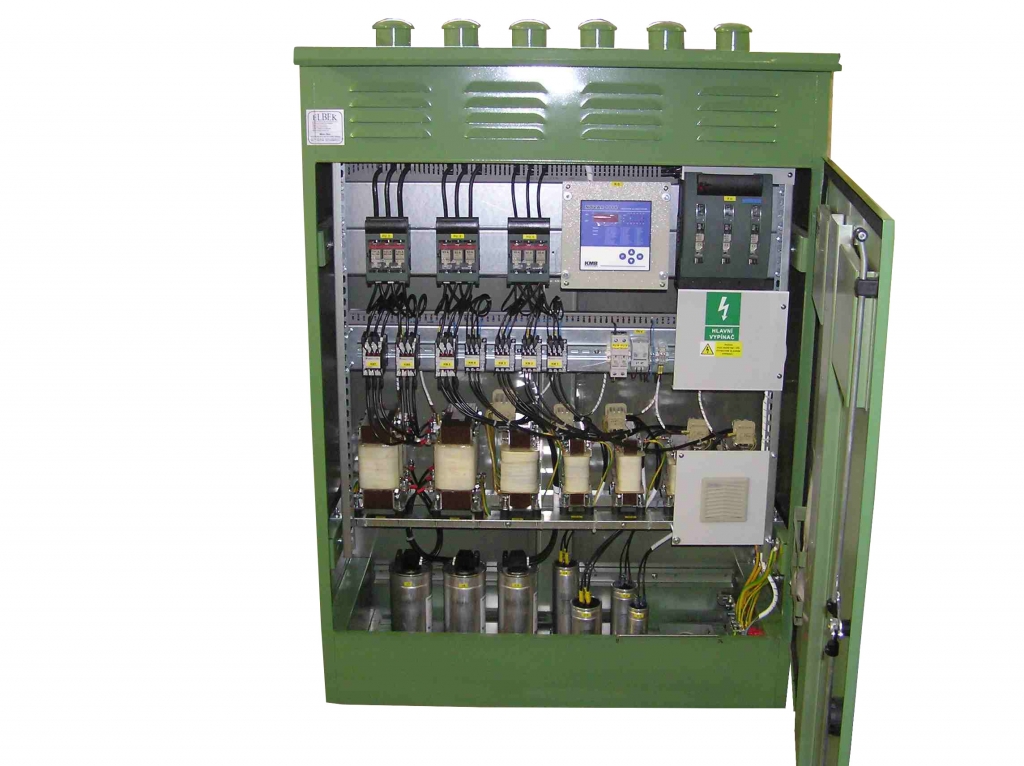

  • Kompenzační rozváděče s ochrannými tlumivkami 189 Hz nebo filtry na jednotlivé harmonické
  • Kompenzační rozvaděče bezkontaktním spínáním– spínání až 50 x za sekundu
  • Kompenzační rozvaděče pro kompenzaci 1 fázových spotřebičů- svařovacích automatů, atd.

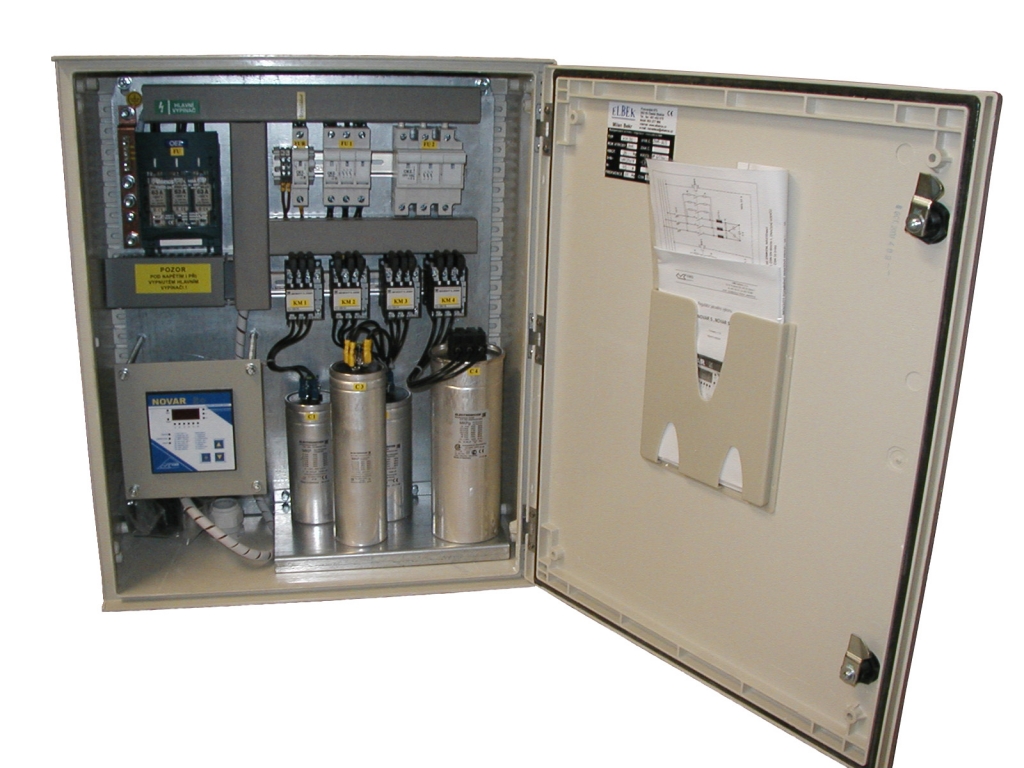

kompenzační rozváděč 30 kVAr:
Rozvaděč

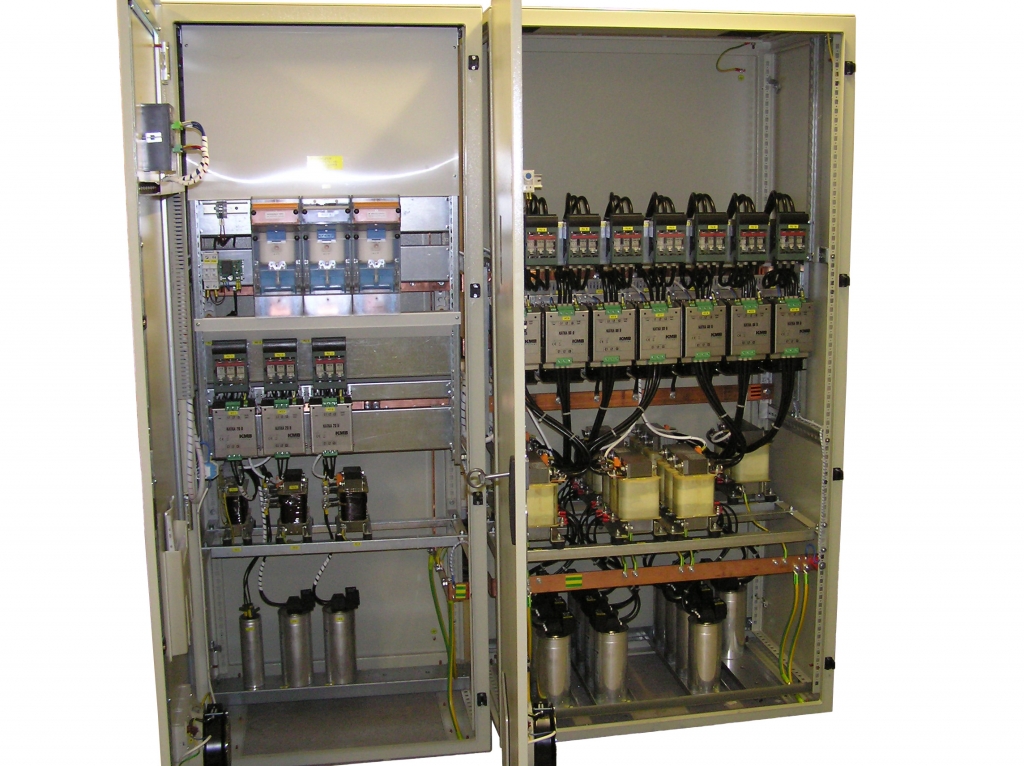

bezkontaktní chráněný rozvaděč:
Bezkontaktni
