Regulátory jalového výkonu FCR, NOVAR a QERP

Digitální regulátory řízené mikroprocesorem jsou určeny pro řízení kompenzačních jednotek v rozvodné síti. Na základě napětí sítě a výstupního proudu z měř. transformátoru nebo dig.impulsů z měření energetiky neustále vyhodnocují účiník a připínají nebo odpínají kondenzátorové baterie. Inteligentní regulace založená na složitém matematickém algoritmu je schopna přesně informovat o aktuálním stavu odběru el. energie a přijmout složitá rozhodnutí pro rychlé připojení kondenzátorových baterií. Jsou vyráběny ve vestavném provedení s normalizovanými rozměry a to FCR 06 a FCR 12, NOVAR 1105 a 1114, QERP 408 a 416.

Tyto regulátory umožňují :

  • Zobrazení celkového proudového odběru firmy ( hlavního rozvaděče )
  • Zobrazení počtu sepnutých stupňů i počet sepnutí jednotlivých stupňů
  • Zobrazení proudu konkrétního kondenzátorového stupně
  • Zobrazení celkového činného a jalového odběru ( kW a kVAr )
  • Přesné nastavení účiníku v rozmezí 0.80 ind. až 0.90 kap.
  • Umožňují nastavení rychlosti regulace induktivní a kapacitní od 5 – 1200 s
  • Umožňují nastavení trvale sepnutých nebo vypnutých kondenzátorových stupňů
  • Čtyřkvadrantový provoz, tj. kompenzace i při dodávce a spotřebě el.energie
  • Umožňují přepínání na ruční a plně automatický provoz
  • Kompenzaci i při velmi nízkých odběrech, vstupní citlivost 10 mA
  • Kruhové spínání i spínání v řadě
  • Vyhodnocování harmonického zkreslení THD a jednotlivých harmonických H5 – H17
  • Možnost regulace kondenzátory a tlumivkami, tj. kompenzaci i dekompenzaci
  • Možnost velmi rychlé kompenzace tyristorovými moduly, spínání 1 až 5x za sekundu
  • Možnost dálkového připojení s PC- vizualizace

((poto-4))

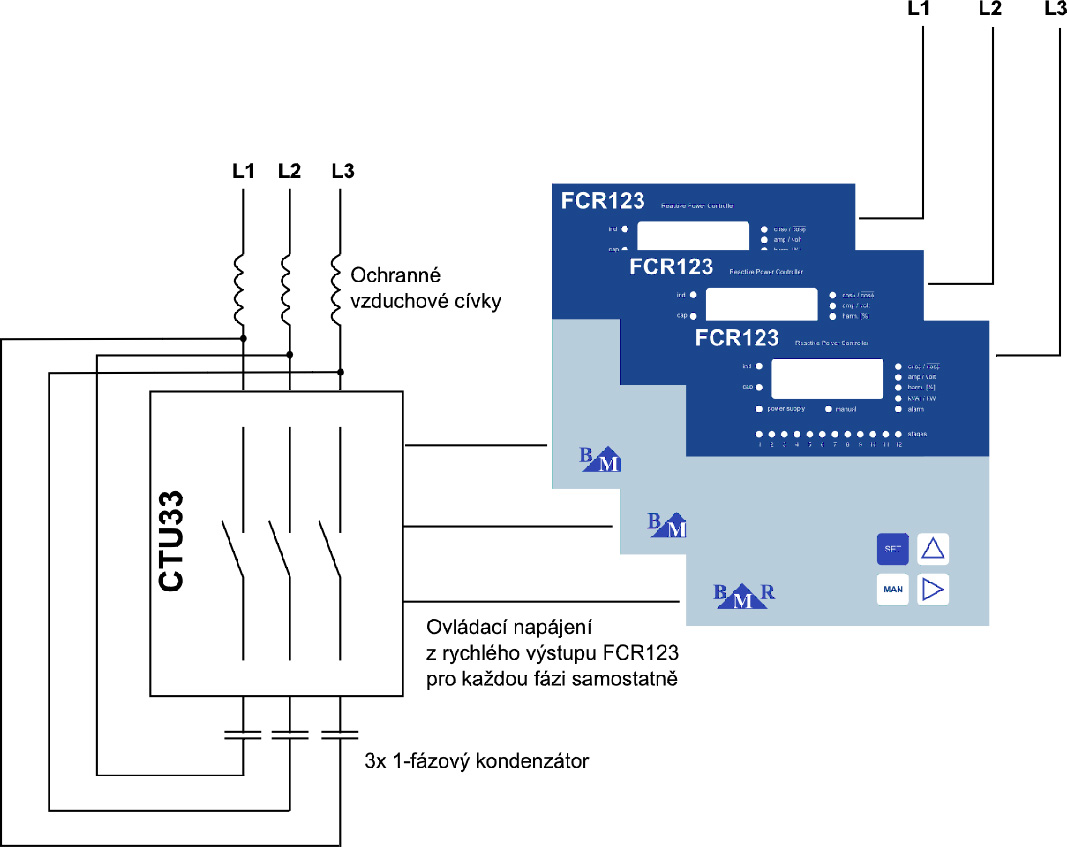

Schéma 1 fázové regulace účiníku

Schéma

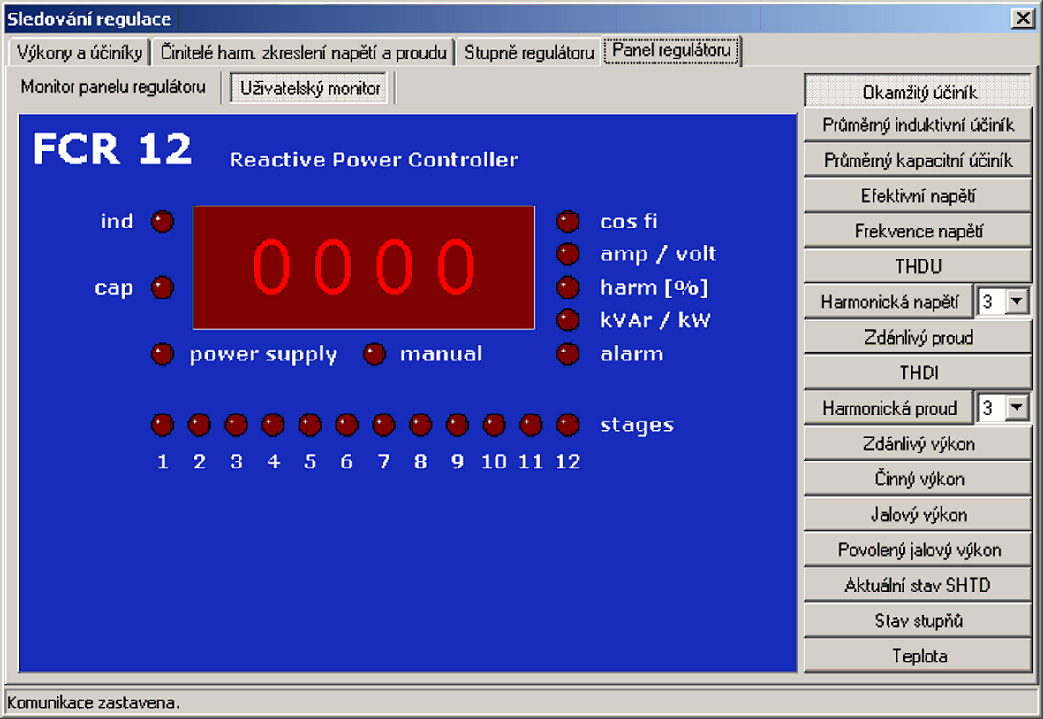

Sledování regulace na PC

Regulace Regulace

Technická data

1. Měřící obvody

  • Přesnost: Třída 1
  • Galvanické oddělení: Galvanické oddělení obou měřících obvodů
  • Měřící vstupní filtr: Každý měřící okruh je vybaven pásmovým filtrem
  • Měřící frekvence: 50 Hz (60 Hz na přání)
  • Měřící napětí: Je vnitřně propojeno s napájecím napětím
  • Proud nejmenšího kondenzátoru (CK): 0,02 – 2 A x převod MTP
  • Rozsah měřícího proudu: 0,01 mA – 7.5 A
  • Spotřeba měř. pr. okruhu: 1 VA
  • Trvalá přetížitelnost pr. okruhu: Maximálně 20%
  • Proudový měnič: x/5 A nebo x/1 A, Třída 1

2. Ovládací obvody

  • Počet stupňů: 6 až 16
  • Spínací doba: Závislá na zátěži (10-2000 sekund) volně nastavitelná
  • Blokování znovuzapnutí: 5-500 sekund
  • Chybové zobrazení pro: Výpadek proudu nebo nadproud v měřícím okruhu a podkompenzování
  • Poruchová relé pro: Výpadek napájecího napětí a podkompenzování
  • Zatížení kontaktu: 4 A/250 V stř., u výstupních ovládacích relé je kontakt přemostěn odrušovacím kondenzátorem 0,1 µF

3. Připojovací podmínky regulátoru

  • Napájecí napětí: 230 V stř. ± 15%, 50 Hz (60 Hz a nebo 110 V stř. na přání)
  • Vlastní spotřeba: Max. 8W
  • Jištění přístroje: 200 mA tr. 5x20 mm, v přístroji
  • Připojení: Pomocí 6-16ti pólové zástrčky s fixačními šrouby
  • Vnější jištění: Max. 10 A

4. Mechanické parametry

  • Čelní rozměr: 144 x 144 mm
  • Výřez pro montáž: 138 x 138 mm
  • Hloubka: cca 85 mm
  • Váha: Max. 0,8 kg
  • Provedení: Dle VDE 0160 a VDE 0411, el. předmět tř. II, IEC 348, EN 50081-1, EN 50082-2, CE
  • Krytí: IP 40
  • Provozní – okolní teplota: -25 až +60°C
